KC2上悬、中悬侧窗电动开窗机

更新时间:2011-12-17  阅读数:
KC2上悬、中悬侧窗电动开窗机

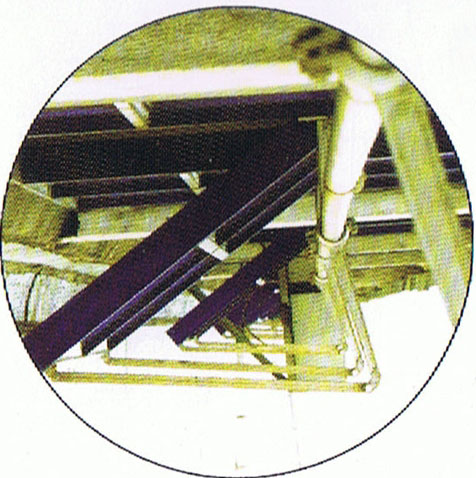

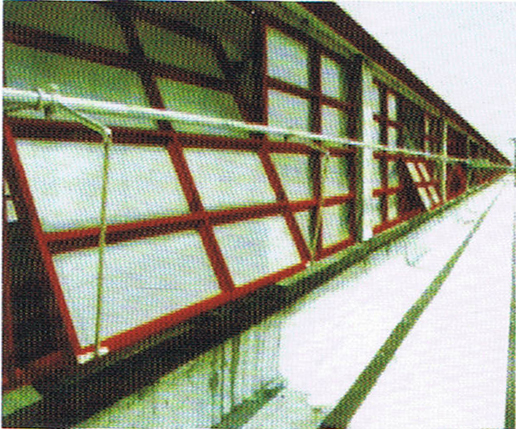

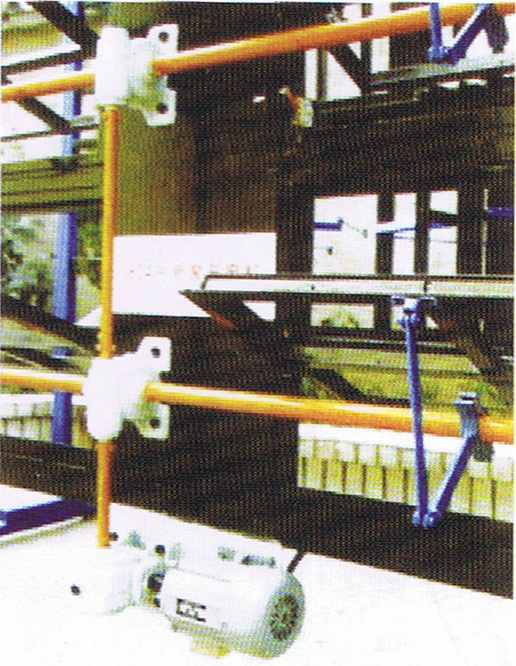

KC2 天窗侧窗电动开窗机                                KC2 开启效果图

布置图

一、概述
    KC2中悬天(侧)窗电动开窗机是本公司开发研制替代原J804电动开窗机的一种机电一体化新型开窗机,具有外形美观、结构紧凑、传动阻力小、噪音小、安装方便等特点,是目前国内最先进的开窗机产品。它可根据使用要求附设遥控、烟控、温控、风控、雨控等传感装置自动控制窗扇启闭。适用于一般工业厂房、仓库、车站候车室、侯机楼、影剧院、礼堂和食堂等建筑物的中悬天(侧)窗的启闭。产品符合国家建筑标准设计图集06CJ06-1要求。

二、产品特点
1、开窗机机体由原铸铁件改为铝镁压铸件,行程控制与天(侧)窗电动开窗机KC1相同。
2、开关器采用铝合金压铸工艺,外形美观、结构紧凑,有效地提高抗腐蚀能力和使用性能。
3、控制功能上增加了风控、雨控、温控、烟控、光控及消防接口,达到智能控制,满足现代化厂房的要求。
4、传动管支架、联动管支架,均改为冲压成型件,内衬滑动轴承,减少了现场埋件和传动噪音。
5、增加了上、中、下机和连接板{铝镁压铸件),适应于不同立柱方向的安装,方便维修,外观及使用性能均跃上了崭新的台阶。
6、电气控制由原来的强电控制改为弱电控制。

三、主要技术参数

 开窗机型号

KC2

 电动机型号

YS-8014

 电压(V)

380

 功率(KW)

0.55

 电机转速(r/min)

1400

 输出轴转速(r/min)

20

 防护等级

IP44

四、KC2 侧窗电动开窗机的选用

1、上悬、中悬侧窗启闭极限及长度参见下表

窗扇

启闭

形式

最大

启闭

角度

组合

排数

窗 扇 高 度

900

1200

1500

启闭扇数

启闭长度 ( 米 )

启闭扇数

启闭长度 ( 米 )

启闭扇数

启闭长度 ( 米 )

中悬

侧窗

70 °

单排

36

48

24

48

18

32

二排

44

32

32

32

24

24

三排

54

18

36

18

24

18

四排

56

16

48

16

24

18

五排

60

16









六排

60

16











注:表中的极限启闭扇数与极限长度,以开窗机居中左右两边对称启闭计,如单边,窗扇数量和启闭长度均应减半。

2、KC2侧窗电动开窗机 开关器为撑杆撑脚形式。撑脚采用铝压铸,外形美观、结构紧凑、安装方便。
撑杆规格选用表

基本窗扇度

窗框中心与内墙距离

撑杆规格

900

120

320

240

450

1200

120

450

240

500
