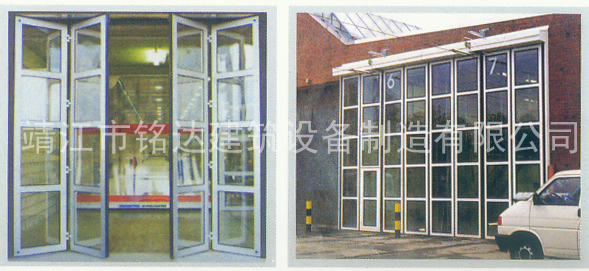

ZM电动折叠门

ZM电动折叠门

    我公司主要产品有:屋顶通风器(通风天窗)、电动采光排烟天窗、开窗机、各种自动门(工业提升门)、电动百叶窗等。
    订购热线:13914538588


    ZM折叠门 可分为: 手动折叠门SZM 电动(传统型)折叠门DZM 电动(双机型)折叠门DSZM

    一、概述
       折叠门是自动门系列产品之一,具有外形美观、气派、保温性好、开启灵活、方便、占用空间小、结构紧凑等特点。广泛运用于车库、仓库、车间等建筑大门。

    二、产品特点
    1、电动门采用特种驱动电机和控制箱,动力更强劲、性能更优异。
    2、电动门的电动控制和手动控制之间的转换,只需拉动手电动离合装置可离合。
    3、电动门设有电器控制延时保护装置。
    4、门扇间装有三元乙丙密封件,特制的底端密封毛条,克服了常规橡胶密封件易磨损、易老化,不适应恶劣环境的缺陷,具有更长的使用寿命。
    5、电动门在门扇的中密封处可装有气囊保护的感应装置,保证门扇正在关闭时如有行人或通行车辆碰及,门扇立即开启,充分保障安全。
    6、该门门框可选用优质型钢、不锈钢或铝型材。
    7、门板可采用GFK板、防火岩棉板或彩色夹心板,并可加设多种造型的采光窗,有坚固、耐气候、保温隔热、阻燃、隔音、密封等特点。

    三、结构原理
    手动折叠门:由门扇、门框、上导轨、上导轮、铰链、插销、五金件等组成。手动推拉门扇的边框,使门扇上部的上导轮沿上导轨移动,实现门扇的折叠平开。
    电动(传统型)折叠门:由门扇、门框、楣架、开门机、密封、传动杆及传动架总成等组成。开门机由减速机、机电控制部分等组成。电机输出轴带动齿条移动,齿条平移带动边门扇旋转,从而带动中门扇导向轮在导轨内移动、折叠、实现门扇的开启和关闭。
    电动(双机型)折叠门:由门扇、铰链、门框带上导向装置、2套曲臂式开门机构及防台门闩等组成。曲臂式开门机构旋转拉动边门扇转动,从而带动中门扇通过上导向轮在上导轨内移动、折叠、实现门扇的开启和关闭。

    四、主要技术参数

    手动折叠门:

    选用代号

    SZM

    适应门洞

    ****宽度(mm)

    12000

    ****高度(mm)

    10000



    电动(传统型)折叠门:

    选用代号

    DZM

    适应门洞

    ****宽度(mm)

    4800

    ****高度(mm)

    5100

    功率(W)

    400W

    电压(V)

    三相380V

    频率(HZ)

    50HZ

    电机速度(r/min)

    1400r/min

    ****输出扭矩

    100N.m

    运行速度

    0.28m/s

    环境温度(℃)

    -20℃--40℃
